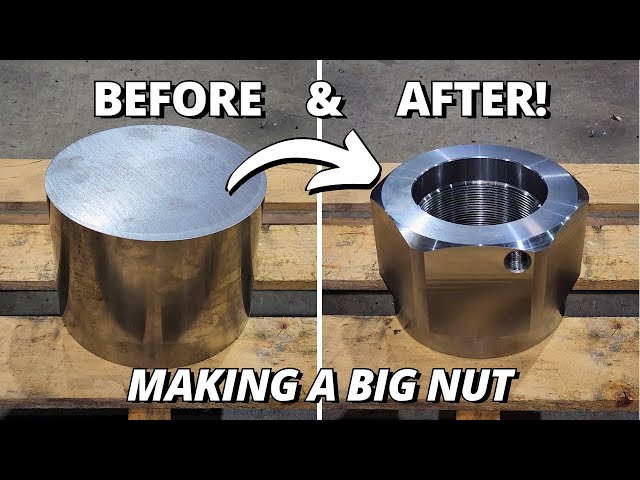

Making a BIG Nut for Hydraulic Cylinder Machining & Milling

Show video

hoe gaan dit ouens Kurtis van Cutting Edge engineering vandag se werk, ons gaan die nuwe moer vir ons EX1200 silinderstang bewerk en die stang weer inryg om by ons nuwe moer te pas, so as jy deel een gemis het, moes ons die vasgevang moer van die staaf af laat ons 'n skakel in die beskrywing hieronder sodat ons materiaal aangekom het en so ook ons ​​opgegradeerde gereedskap van ons verskaffer so ons stuk materiaal is 'n stuk 4140 middellose grondstaaf dit is agt duim in deursnee en 150 mil lank Ek het wel probeer om dit in 'n hol staaf te koop om 'n bietjie werk te bespaar, maar die grootte wat ek nodig gehad het is nie beskikbaar nie, so ons sal maar moet begin met 'n stuk soliede staaf en op die oomblik hierdie stuk materiaal weeg 38.4 kilo ons het baie werk om te doen om dit uit te verveel en die OD te draai so dit sal interessant wees om te sien wat ons oor het eerste ding wat ek gaan doen is om dit in die draaibank op te stel so die eerste ding waaraan ek gaan werk is die ID van die moer so ek moet dit boor en op maat boor, maar voor ek dit kan doen gaan ek na die punt van die materiaal kyk en 'n middel daarin sit. Ek kan die boor begin so wat ek nou moet doen is om 'n gat deur die stuk materiaal te boor en om dit te doen gaan ons van ons opgegradeerde gereedskap gebruik, so kom ons wys jou wat ons gekry het, so wat ons gekry het was twee nuwe vervelige stawe om interne skroefwerk te doen en ons het ook ons ​​nuwe boor gekry wat ek baie opgewonde is om te gebruik wat hiermee saamgaan, so wat ek uiteindelik gekry het was 'n 90 mil Spade boor dit is 'n bpk handelsmerk wat in Korea gemaak word die boor is vier dele daar is 'n boor liggaam daar is 'n kraag daar is dan die boor kop en die insetsel so een van die redes hoekom ek besluit het om op te gradeer na 'n graaf styl boor is met hierdie boor liggaam en hierdie kop het ek 'n wissel van 90 tot 101 mil , maar nie net dat die insetsels wat jy kan koop nie, hulle in grootte kan toeneem in punt een van 'n mil- inkremente, sodat jy meer as honderd verskillende grootte gate met hierdie een boorliggaam kan boor en nog 'n wonderlike kenmerk van hierdie bore is jy kan verlengstukke koop wat jy aan die liggaam kan vasbout om dan die boor te maak solank jy wil nog een van die redes hoekom ek na 'n graafboor gegaan het, is ek het baie verskillende groottes draaibore met baie groot deursnee hulle is almal tweedehands vir my ek het nog nooit een van hulle nuut gekoop nie en na die tyd nadat hulle weer geslyp is verloor hulle hul hardheid en hou hulle net nie 'n voorsprong nie en vir die prys van twee draaibore so 75 mil in deursnee was eintlik duurder as ek om hierdie hele opstelling te koop, mits ek nie die boorkop of die liggaam beskadig nie, al wat ek hoef te doen is om die insetsel te vervang en jy het dalk gesien dat ek Kruz-bore gebruik hulle is fantasties vir die boor van induksie geharde materiaal en jy kan verskillende meetkundige boor-insetsels vir hulle kry om verskillende soorte werk te doen, maar die Kruz-bore kom net in watter grootte jy koop, jy kan nie 'n groter insetsel daarin sit nie, ons het daaraan gedink om 'n vergelykingsvideo te doen van die drie verskillende style van bore. nie iets wat ons normaalweg sou doen nie so as daar genoeg belangstelling daarin is, sal ons 'n video maak, so laat weet ons in die kommentaar hieronder, want ons beweeg oor om bore in te sit wat hulle wel benodig deur koelmiddel anders brand jy die punte uit en dit raak baie duur Ek het 'n morse taper na ER50 spantang gebruik om my Kruz bore te gebruik, maar dit gaan net nie langtermyn werk nie, so ek het ook 'n houer opgegradeer wat in die stertstok gaan sodat ek kan voer koelmiddel deur die bore Ek soek al 'n geruime tyd na so een, ek het niks gekry waarin ek bereid was om te belê nie, so ek het my gereedskapverskaffer op soek gesit om vir my te probeer kry wat ek wou hê hy het gedoen kry dit in Taiwan by 'n maatskappy genaamd Precise, so 'n dame Miss Sherry het hom gehelp en hulle het vir my die houer gekry wat ek wou hê dankie Miss Sherry en Arthur van lewendige gereedskap so wat ons gekry het was die morse taper vyfkant slothouer wat jy kan voer koelmiddel deur jou bore, hierdie een het reduksiehulse, sodat jy verskillende grootte sysluitbore daarin kan sit sonder om vyf verskillende houers te hê, dit sal interessant wees om te sien hoe dit werk en iets anders wat ek gedoen het, ek het 'n spruitstuk op die koelmiddelstelsel sodat ek koelmiddel deur 'n buigsame slang af deur die bore kan voer, dit sal beteken dat die slang buigsaam is en dit sal saam met die gereedskap beweeg, maar dit werk nie regtig om te beplan nie, ek glo, want ek gebruik lugtoebehore, hulle is redelik beperkend, so ek sal dit net later moet verander, maar net vir nou gaan ons net gebruik 'n sluitlyn reguit in die bokant van die boor regs so baie tevrede met daardie resultate wat net sowat 12 minute geneem het om 'n 90 mil gat deur 'n 150 mil dik van 4140 te slaan so die oppervlak afwerking daar is eintlik baie goed dit is baie glad en dit is nie gekrap nie, dit was 'n bietjie babbelend en baie vibrasie in die begin om die insetsel in die werk te probeer kry, maar nadat dit daar was, het dit dit net geëet nadat ek die boor 'n bietjie meer gebruik het, sou ek waarskynlik kon skakel die spoed en die voertempo in om dit miskien 'n bietjie beter te maak, ek was 'n bietjie konserwatief, want ek wil dit nie beskadig nie en dit is die eerste keer dat ek dit gebruik, so baie gelukkig daarmee noudat ons dit suksesvol geboor het tot 90 mil, gaan ons dit uitboor tot by sy voltooide ID so ek het die ID verveeld op grootte. Ek gaan net die OD na ons finale dimensie vlugtig dan het ek 'n stap om in hierdie punt van die moer te masjineer en dit is wat onder die suier gaan en dan kan ons dit inryg, so nou is dit tyd om die inrygwerk te doen, ons gaan een van ons nuwe vervelige stawe gebruik, so ek het geëindig op om twee stawe dieselfde deursnee en dieselfde lengte te kry, dit is 40 mil in deursnee 300 mil lank een is meer geskik vir fyner skroefkruike | en ek sal 'n driemil volvorm insetsel gebruik hmm so ek begin 'n bietjie gesels raak soos ek by die finale afmetings van die draad kom wat ek gaan doen is om die RPM te vertraag en neem 'n paar springpasse net om daardie gesels uit te skakel sodat die draad baie goed lyk daar binne ons is perfek op grootte so ek gaan nie verder daarmee nie wat ek gaan doen is om dit in die masjien sodat ek die ander kant kan begin doen noudat dit gegly het, al wat ek hoef te doen is om die OD na maat te draai en dit in ' n reliëf te masjien in die onderkant van die moer wat in plek pas op regte ouens so ek het al die draai wat op die moer gedoen is wat ons nou gaan doen is om dit uit die draaibank te haal en dit reg te gaan sit in die freesmasjien so ek het dit in die freesmasjien opgestel nou wat gaan ek om te doen is om ses gelyke kante op die moer te maal en dit is sodat die moersleutel wat op die rambank gaan wat die moer aandraai tot by die vereiste spesifikasie sal oor die moer pas om te doen dat ons 'n superindekser gaan gebruik.

het 'n plaat met ses posisies agterop sodat ek dit ses keer gelyk kan draai en 'n perfekte seshoek kan kry, so ek gaan elke rand tot binne 'n halfmil van sy voltooide grootte frees sodra ek al die materiaal grof uitgeroef het Ek gaan dan inkom met 'n vlieë snyer net om die oppervlaktes skoon te maak sodat daardie oppervlaktes baie mooi skoongemaak is daar is nog net een ding wat ek moet doen en dit is om 'n gat deur die kant van een van daardie te boor en te tik plat oppervlaktes en dit sal wees vir 'n M20 grub-skroef wat gebruik sal word om die moer te sluit om homself reg te maak, ouens, so dit is ons moer 100 persent voltooi. Ek is baie gelukkig met hoe dit uitgekom het, lyk alles baie goed en na al die bewerking ons het eintlik die helfte van die gewig verwyder van waarmee ons begin het dit is nou 16.2 kilo noudat die moer klaar is gaan ons die staaf weer in die draaibank sit so daar was 'n paar algemene vrae van kykers in die laaste video wat ons gedink ons ​​sal antwoord die rede hoekom ek die moer van die stang afgehaal het en dit nie in die draaibank afgemasjineer het nie, is dat die suier eintlik ongeveer agt tot tien mil van die moer bedek het, so om onder die suier te kon kom om dit heeltemal uit te masjien sou hê dit was nogal moeilik om die moer af te ruk , het net sowat 40 minute geneem en dit sluit in die opstel van die groper en die werk doen om dit in 'n masjien op te stel om dit te doen wat 'n paar uur kan neem, so guts was verreweg die vinnigste metode, waarskynlik die algemeenste vraag was hoekom masjien ek nie net die beskadigde draad af nie, sit 'n nuwe laag sweislas op en masjineer dit terug na grootte dit is iets wat jy kan doen maar daar is 'n paar redes hoekom ek dit nie sal doen nie daar is geen herstel nie prosedure of bergingsprosedure om dit aan 'n silinderstaaf te doen, want die materiaal wat jy op die staaf terugsit, is nêrens naastenby dieselfde treksterkte as die moedermateriaal nie, selfs al het jy dit gekry om by te pas, sal dit steeds hittebehandel moet word om die hitte-geaffekteerde sone wat moontlik kan lei tot harde kolle en krake al sweis ons oë aan silinderstawe is dit 'n heeltemal ander toepassing en onder baie verskillende spanning en daar is ander werkswinkels en mense wat 'n sweisherstelwerk op 'n skroefdraad area van 'n silinderstaaf Ek het al te veel van daardie deur my werkswinkel sien kom wat misluk het dit is óf die draad heeltemal van die stang af gestroop óf die moer het op die stang vasgehaak omdat hulle materiaal gebruik het wat te sag was om die wringkrag wat daarop toegepas word, te hanteer so alhoewel dit dalk 'n opsie is, gaan ek nie die kliënte baie duur staaf waag nie, want as daardie draad gaan misluk, gaan dit nog drie duisend dollar moer vernietig en moontlik die staaf en dit sal op my koste wees en as Ek het in die eerste video gesê dat hierdie komponente 'n baie hoë omset-item is as gevolg van die omgewing waarin hulle werk, word hulle maklik beskadig, so ek is glad nie bekommerd dat dit 'n pasgemaakte moer op het of 'n pasgemaakte draad op die staaf nie. sal waarskynlik nie te lank wees nie en dit sal hier terug wees met 'n nuwe stang op dit ja, ek moet daardie een nog 'n bietjie verwyder neem hierdie baie bestendige reg ouens so dit is hierdie taak wat suksesvol afgehandel is, ons het die silinder stang gestoor vir ons klant en die hele werk het net teen ongeveer die helfte van die prys van 'n opregte Hitachi-moer ingekom, so ons gaan hierdie een kry op pad terug na ons kliënt, alhoewel ek dit waarskynlik oor 'n paar maande weer gaan sien vir my om 'n herpad hieroor te doen dankie dat jy gekyk het vir ons eks 1200 Rod oh [ __ ] ja reg [ __ ] begin weer reg so soos ek in die eerste video gesê het oh [ __ ] oh [ __ ] ek [ __ ] ek ugh [ __ ] dit moet op 'n manier gesê word [Karen] nie so nie reg jy is gereed yep so ons ughh [giggel] so ons materiaal het gekom en so is hoe op [sug] so ons materiaal het gearriveer en so is hoe ugggh [Karen] WAT DIE regte ouens so dit is dit [ __ ] ek reg ouens ugghhh [ __ ] dit klink erger elke keer hoe meer ek dit sê dit klink soos brabbeltaal [Karen] dit is omdat dit [Gelag] is blugh blublublub [Gelag ] Afrikaans goOOod [giggle] ek praat die goeie Engeland [Laughter] dankie dat jy [Karen] [Laughter] gekyk het nou wat ek gaan dit uithaal met die vurkhyser nou gedink ek sal iets anders doen ahhh ooohh yeaaah Mentos [Karen] O kyk kyk kyk oh daar is meer mentos daar JA [Karen] gaan dit 'n pienk een wees kom op pienk een ah [ __ ] ahhh pienk een mmm YAY gooi oors is een van daardie dinge wat jy gaan kry as dit kom by 4140 en ligte snye is dit baie moeilik om selfs alles gelukkig te kry as jy 'n masjinis is en sê jy het nog nooit een gehad waarvan jy vol is nie [ __ ] laat ek net my liniaal kry [Karen] [Gelag] dit is so simpel huh jy is simpel jy simpel duffer jy simpel billy [giggel] [whinging staffy geluide] kalm kalm nah nee dit is in orde dit is reg dit is in orde die dag is verby ons moet huis toe gaan

2023-07-08
